МАЙНФРЭЙМ ГЕОЛОГИЯ 9.1

Системно-технические требования для МАЙНФРЭЙМ ГЕОЛОГИЯ 9.1:

Процессор:

Intel Core i3 или более производительный;

ОЗУ:

не менее 4 ГБ.

Видеоподсистема:

DirectX9 совместимый видеоускоритель, объем видеопамяти не менее 1 ГБ;

Операционная система:

  • Microsoft Windows 7 Service Pack 1 или выше,
  • Microsoft Windows 7 x64 Service Pack 1,
  • Microsoft Windows 8.1,
  • Microsoft Windows 8.1 x64,
  • Microsoft Windows 10 x64,
  • Microsoft Windows 10 x86.

Система включена в единый реестр российских программ для ЭВМ и баз данных Минкомсвязи РФ

Профессиональное программное обеспечение для решения геологических задач при открытых и подземных горных работах.

Разнообразные методы интерактивных построений трехмерных моделей геологических тел любой формы, а также специальные возможности для передачи данных на разрезы обеспечивают создание чертежей и ведомостей по горно-геологической отчетности.

Функционал МАЙНФРЭЙМ ГЕОЛОГИЯ позволяет инженеру-геологу всесторонне проанализировать поставленные перед ним задачи, выделить наиболее перспективные участки проекта, повысить точность при планировании и проектировании горных работ, что приведет к повышению их безопасности и производительности.

Многолетний опыт распространения системы подтверждает ее востребованность как в горнодобывающих предприятиях, так и в научных и проектных организациях.

ПАРАЛЛЕЛЬНАЯ РАБОТА

Использование системы МАЙНФРЭЙМ ГЕОЛОГИЯ обеспечивает совместную работу нескольких специалистов разного направления над одним объектом. Применяется простой и удобный способ обмена и объединения проектов, исключающий потерю данных.

ГЕОЛОГИЧЕСКИЙ РЕДАКТОР GEOTOOLS

Этот геологический редактор предназначен для создания, редактирования и пополнения баз данных по геохимическому опробованию месторождения, скважинам и выработкам. В редакторе также выполняются операции первичной обработки данных опробования.

Данные по опробованию могут быть внесены как вручную, так и при помощи мастера импорта из файлов различных форматов. Они представлены в виде связанных таблиц параметров скважин (выработок), проб, компонентов (характеристик) полезного ископаемого и инклинометрии и применяются для формирования модели геологоразведочной сети или экспортируются в виде отдельных текстовых или табличных файлов. Формирование списка характерных для месторождения типов (разновидностей) пород и диапазона возможных содержаний компонентов полезного ископаемого позволяет ускорить процесс ввода данных с их контролем.

GeoTools содержит также инструменты разностороннего поиска ошибок, выборки и сортировки по различным параметрам (рис. 1).

Рис. 1. Формирование списка характерных для месторождения типов (разновидностей) пород и диапазона возможных содержаний компонентов полезного ископаемого

МОДЕЛИРОВАНИЕ ТЕЛ

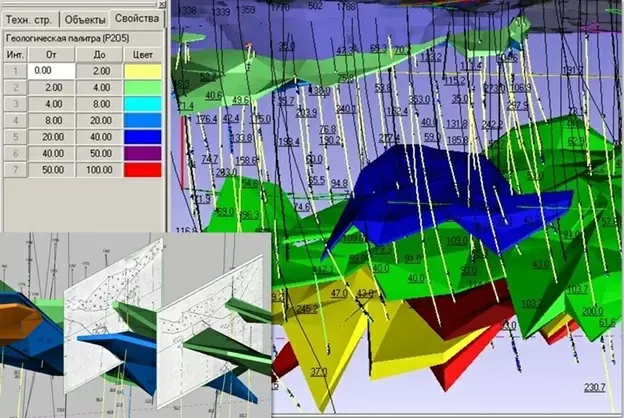

Предусмотрен ряд интерактивных методов, которые позволяют создавать и редактировать 3-мерные векторные, каркасные и блочные модели объектов горной технологии. Визуализация объектов выполняется в трехмерном пространстве, на планах и вертикальных разрезах (рис. 2).

Рис. 2. Модели объектов горной технологии

В системе также реализована возможность табличного представления блочной модели, пространственной и условной фильтрации блоков, назначения отдельным блокам и их группам атрибутов и вычисляемых характеристик.

Полученный результат можно оперативно оценить сформировав разрезы любой пространственной ориентации. Они могут создаваться как в интерактивном режиме (ортогонально осям, по двум и трем точкам), так и выбором из списка профилей и разведочных линий. На плоскости разрезов может отображаться геодезическая и пользовательская координатные сетки.

В МАЙНФРЭЙМ ГЕОЛОГИЯ возможен импорт моделей посредством файлов различных форматов, а также копирование моделей из других баз системы.

РАСЧЕТ КАЧЕСТВЕННО-КОЛИЧЕСТВЕННЫХ ПОКАЗАТЕЛЕЙ

В системе помимо геологических задач ведется и геостатистический анализ для открытых и подземных работ (рис. 3).

Рис. 3. Геостатистический анализ для месторождения

С помощью существующего в системе функционала могут быть вычислены объемные и качественные показатели рудных тел и выемочных единиц, относящихся к различным геологическим телам и пустым породам. Для выемочных единиц расчет выполняется с учетом всех геологических тел, попавших в ее границы.

Для расчета количественных показателей можно использовать такие методы, как: метод вертикальных сечений, палетку, каркасы моделей.

Определение содержания полезных компонентов в блоках осуществляется на нормализованной модели геологических проб с использованием методов интерполяции (обратного расстояния и кригинга). Для того чтобы использовать кригинг, предварительно выполняется геостатистическое исследование месторождения. При применении обоих методов может учитываться анизотропия распределения полезного ископаемого в границах зоны минерализации, а также размеры зоны влияния проб. Блочная модель может быть как регулярной, так и с субблоками.

Данные геостатистического анализа для каждого компонента/характеристики помещаются непосредственно в модель геологического тела, что существенно упрощает процедуру поддержания и модификации блочных моделей. Средства объединения, вычитания, переблокировки блочных моделей с перерасчетом качества позволяют получать модели, наилучшим образом подходящие для решения таких задач, как подсчет запасов, оптимизация границ карьеров, планирование горных работ и др.

ПОЛУЧЕННЫЕ РЕЗУЛЬТАТЫ

Возможности печати решают задачу преобразования представления трехмерных объектов горной технологии в виде чертежей, оформленных в соответствии со стандартами горной графики. Инструменты системы позволяют вывести на печать и экспортировать в файл формата DXF любое двухмерное и трехмерное изображение, то есть планы, разрезы, профили, 3D-виды и пр.

В системе можно комбинировать чертежи, выводить ведомости, вставлять на лист печати как свои объекты классификаторов (условные знаки, штампы, сетки и т.д.), так и файлы других приложений.

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.
