ТИМ КРЕДО ТРУБЫ

Системно-технические требования для ТИМ КРЕДО ТРУБЫ:

Процессор:

Intel Core i3/i5/i7 или аналогичный

ОЗУ:

не менее 4 ГБ, рекомендуется 16 ГБ.

Операционная система:

  • Astra Linux,
  • РЕД ОС,
  • ALT Linux,
  • AlterOS,
  • Microsoft Windows 10 x64 — рекомендуется,
  • Microsoft Windows 11 x64.

Система включена в единый реестр российских программ для ЭВМ и баз данных Минкомсвязи РФ

Назначение новой программы ТИМ КРЕДО ТРУБЫ – автоматизированное проектирование водопропускных труб на автомобильных дорогах и выпуск необходимых чертежей и ведомостей.

В программе реализована возможность работать по техническим нормативным документам, принятым в разных странах.

Для Республики Беларусь:

  • СН 3.03.01-2019 «Мосты и трубы».

Для Российской Федерации:

  • СП 35.13330.2011 «Мосты и трубы».
Для Республики Казахстан:
  • СП РК 3/03-112-2013 «Мосты и трубы».


ПРЕИМУЩЕСТВА ТИМ КРЕДО ТРУБЫ


  • проектирование водопропускных труб по запроектированной автомобильной дороге в ТИМ КРЕДО ПРОЕКТИРОВАНИЕ.
  • возможность проектирования многоочковых труб.
  • проверка результата конструирования трубы на соответствие нормативным требованиям и формирование итогового протокола.
  • автоматическое создание ведомостей, спецификаций, чертежей.
  • 3D-визуализация всех элементов трубы в процессе конструирования.
  • создание 3D-модели трубы и врезка ее в 3D-модель дороги.


ИСХОДНЫЕ ДАННЫЕ


  • проекты, выполненные в подсистеме ТИМ КРЕДО ПРОЕКТИРОВАНИЕ. Это могут быть модели дорог или наборы поверхностей и объектов ситуации, которые описывают земляное полотно дороги.
  • проекты объемной геологической модели.
  • план дороги в формате dxf/dwg.
  • сведения о длине и уклоне лотка трубы.

Рис.1 Команда Водопропускные трубы в меню Дорога в ПП КРЕДО ДОРОГИ.

В данной версии программного продукта можно запроектировать как железобетонные (11 типов) так и металлические гофрированные (3 типа) водопропускные трубы, в соответствии со следующими типовыми проектами:

  1. ТП Серия Б3.008.1-3.12 (Трубы железобетонные диаметром 500-2400 мм для водопропускных сооружений на автомобильных дорогах)
  2. ТП Шифр 1484 (Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог)
  3. ТП Шифр 2175РЧ (Трубы водопропускные железобетонные круглые с плоским основанием для железных и автомобильных дорог)
  4. ТП Шифр 2119РЧ (Трубы водопропускные железобетонные прямоугольные для железных и автомобильных дорог)
  5. ТП Серия 57-368 (Водопропускные дорожные трубы из полуколец радиусом 0.75 м, 1.00 м, 1.25 м)
  6. ТП Серия 3.501.3-187.10 (Трубы водопропускные круглые отв. 0,5-2,5 м спиральновитые из гофрированного металла с гофром 68×13 и 125×26 мм)
  7. ТП Серия 3.501.3-183.01 (Трубы водопропускные круглые из гофрированного металла для железных и автомобильных дорог)
  8. ТП Серия 3.501.3-185.03 (Конструкции из гофрированного металла с гофром 150×50 мм для железных и автомобильных дорог)
  9. Заказ №04-08 Каздорпроект (Звенья круглых труб под автомобильную дорогу под нагрузку А14, НК-120 и НК-180)
  10. Заказ №04-08 Каздорпроект (Звенья круглых труб с плоским опиранием под автомобильную дорогу под нагрузку А14, НК-120 и НК-180)
  11. Заказ №04-08 Каздорпроект (Звенья прямоугольных труб под автомобильную дорогу под нагрузку А14, НК-120 и НК-180)
  12. ТП Серия 3.501-59 (Круглые сборные водопропускные трубы для автомобильных дорог)
  13. ТП Серия 3.501.1-144 Выпуск 0-2 (Трубы водопропускные железобетонные круглые с плоским опиранием для автомобильных дорог в обычных климатических условиях)
  14. ТП Серия 3.501.1-177.93 Выпуск 0-1 (Трубы водопропускные железобетонные прямоугольные сборные для автомобильных дорог в умеренных и суровых климатических условиях)
Для всех доступных типов труб реализована возможность проектирования в северных районах. В зависимости от района проектирования пользователь может выбрать тип грунта основания и задать значение местной глубины промерзания грунта. Эти значения будут учтены программой, и конструкция оголовочной части и основания под трубу будет соответствовать заданным требованиям.

ИНТЕРФЕЙС И ОСНОВНЫЕ КОМАНДЫ


В программном продукте можно работать одновременно в следующих окнах:

  • Продольное сечение
  • План
  • 3D-модель
  • Фасад входного оголовка
  • Фасад выходного оголовка
  • Сечение по средней части
  • Сечение по противофильтрационному экрану
  • Сечение по засыпке оголовка
Все окна являются интерактивными. Любые изменения в окне параметров будут автоматически отображены во всех окнах.

Рис.2 Вид основного рабочего окна ТИМ КРЕДО ТРУБЫ

В программном продукте реализован интерактивный метод задания и редактирования линии продольного профиля лотка трубы.

Основной командой является команда Конструирование трубы, которая включает в себя локальные команды:

  • Исходные данные – ввод и редактирование исходных данных для проектирования.
  • Конструирование – непосредственное конструирование водопропускной трубы, т.е. выбор составных элементов трубы, которые предварительно назначены тому или иному типу/диаметру трубы.
  • Контроль нормативных значений – контроль основных нормативных требований по учету длины/диаметра трубы, максимальной и минимальной засыпки над трубой, заложенных в нормативных документах.
  • Характерные точки – диалог позволяющий задать проектный поперечник, при проектировании водопропускной трубы «с нуля».


ИСХОДНЫЕ ДАННЫЕ

Проект Водопропускная труба
Исходными данными для проектирования трубы могут служить:

  • проекты, выполненные в системах на платформе КРЕДО III:
  • проекты ТИМ КРЕДО ПРОЕКТИРОВАНИЕ. Это могут быть модели дорог или наборы поверхностей и объектов ситуации, которые описывают земляное полотно дороги;
  • проекты объемной геологической модели.


Проект План генеральный
Для проектов данного типа исходными данными могут служить:

  • файлы GDS, содержащие координаты, высоты, имена точек, коды топографических объектов, сформированные при обработке топографических съемок в системе КРЕДО ДАТ;
  • различные проекты, наборы проектов (НП), созданные в системах КРЕДО III и импортируемые посредством файлов в формате PRX, MPRX и OBX;
  • наборы проектов формата COPLN и проекты форматов CPPGN, CPVOL, CPPGL, CPGDS, CPDRL, CPDRW, CP3DG, CP3DS, CPODD, CPCGM, CP3DM;
  • данные, подготовленные в программных продуктах КРЕДО второго поколения (CREDO_TER, CREDO_MIX);
  • импортируемые текстовые файлы, содержащие координаты и отметки точек, а также коды тематических объектов;
  • данные в формате DXF/DWG (системы AutoCAD), MIF/MID (системы MapInfo) и системы Панорама в формате TXF/SXF;
  • растровые подложки с расширением TMD (подготовленные в программе ТРАНСФОРМ), CRF, TIFF, BMP, PNG, JPEG;
  • космоснимки сервиса Google Maps и Bing для некоммерческого использования. Работа с ними ведется в режиме удаленного доступа (по протоколу WMS);
  • данные цифровых моделей поверхности и ситуации (геометрия элементов, подписи, названия и семантика), полученные импортом из произвольных форматов, в соответствии с имеющимися шаблонами;
  • облака точек (файлы форматов LAS, СРС, ТХТ);
  • файлы GNSS, содержащие координаты, высоты, имена точек, коды топографических объектов и их атрибуты, подготовленные в системе КРЕДО ГНСС;
  • файлы в формате TopoXML с данными по цифровой модели поверхности и ситуации (геометрия элементов, подписи, названия и семантика);
  • Shape-файлы формата SHP/DBF (Esri Shapefile).
Реализован автоматизированный подбор звеньев труб под заданную исходную длины трубы. Причем, подбор звеньев будет осуществлен с учетом номенклатуры элементов, определенном в конкретном типовом проекте, т.е. с учетом длин звеньев средней части, оголовочных звеньев, портальных звеньев, откосных стенок, а также всех требуемых зазоров между ними.

Также, доступна возможность вручную отредактировать набор звеньев, составляющих тело трубы через Конструктор трубы.

Реализована возможность выбирать различные конструкции укрепления русла и откосов на входе и на выходе с автоматическим подбором размеров.

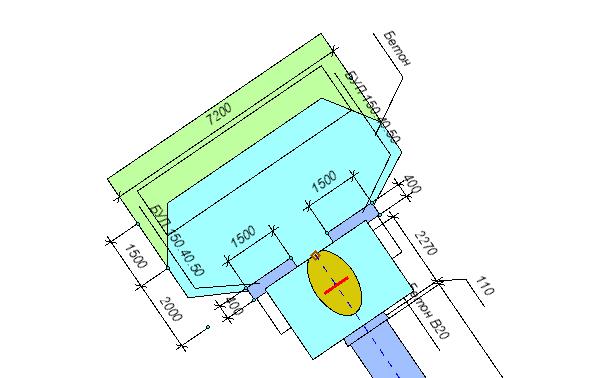

Рис.3 Конструкции укрепления.

ВЫВОД ДОКУМЕНТОВ
Реализована возможность вывода документов:

  • Спецификации блоков – ведомость с описанием номенклатуры всех используемых элементов из сборного железобетона.
Итоговый вид Спецификации блоков пользователь может настроить под свои требования, так как предусмотрена дополнительная группировка по столбцам.

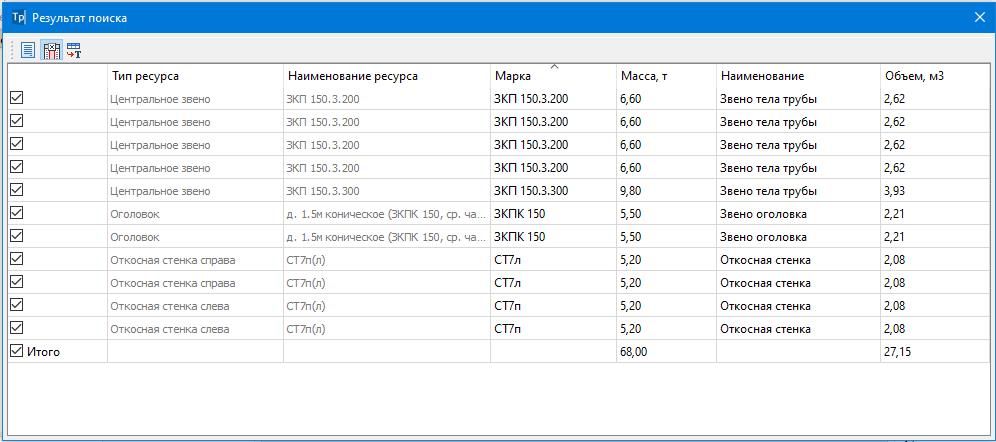

Рис.4 Вид ведомости Спецификация блоков.

  • Объемов материалов – ведомость с объемами материалов и работ по водопропускной трубе.

Ведомость представлена в удобочитаемом виде, с разделением работ материалов на входной / выходной оголовок, среднюю часть трубы и т.д.

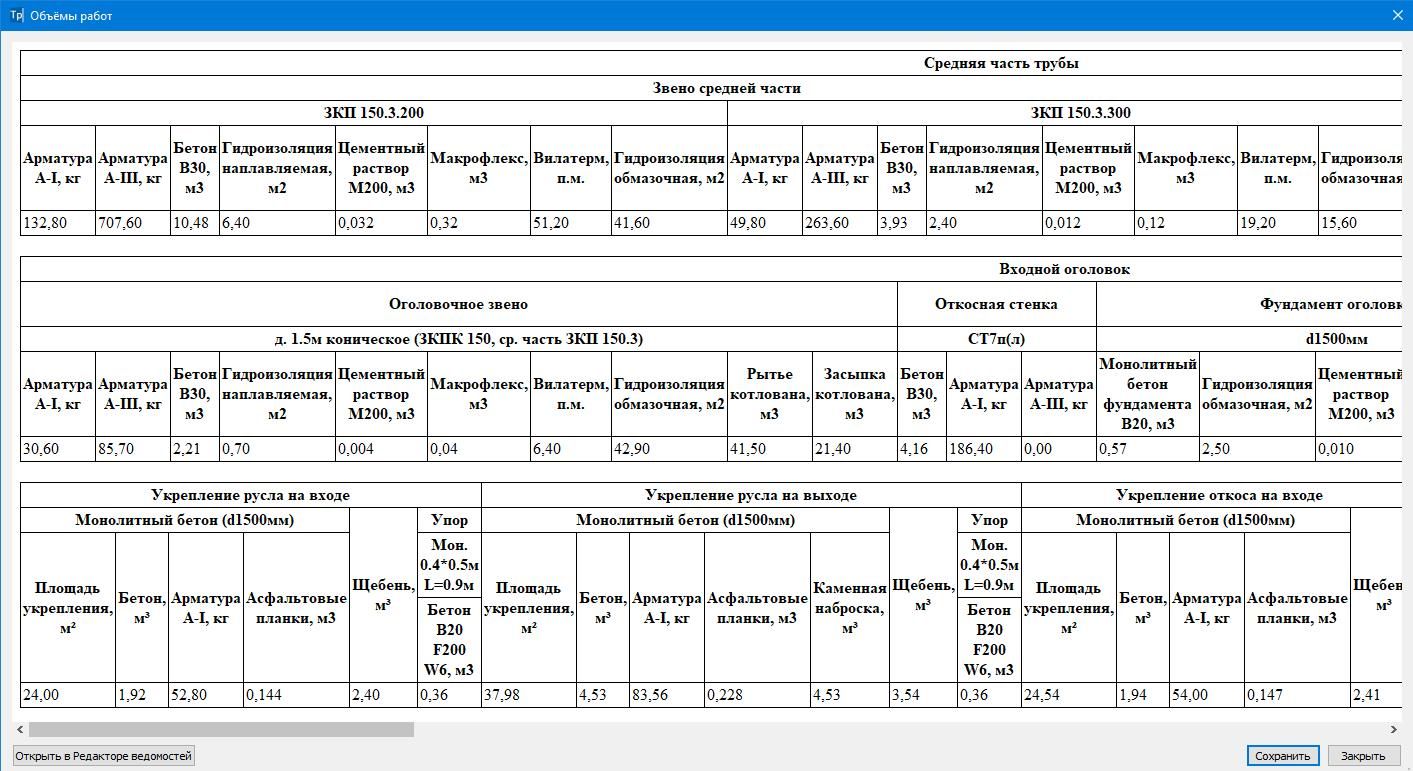

Рис.5 Вид ведомости Объемов материалов.

  • Комплексный чертеж – общий чертеж водопропускной трубы.
    • Реализована возможность вывода на комплексный чертеж данных из всех рабочих окон программы, а также дополнительных элементов, таких как Таблица основных показателей и Схема строительного подъема.

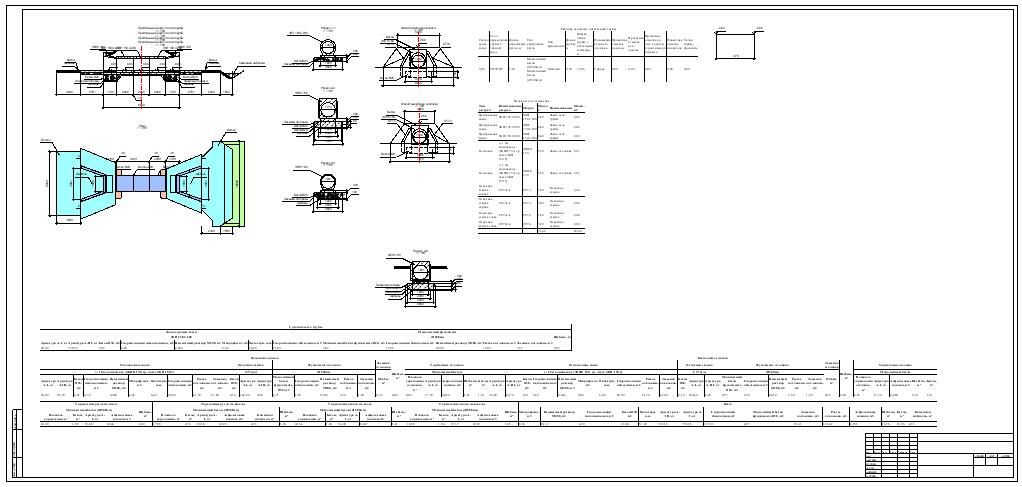

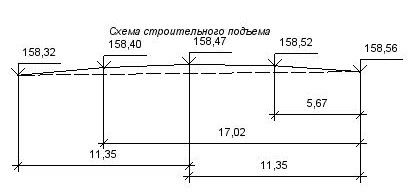

    Рис.6 Вид комплексного чертежа и схема строительного подъема

    При использовании ТИМ КРЕДО ТРУБЫ в качестве автономного программного продукта, предусмотрена возможность задать проектный поперечник. Для этого служит диалоговое окно Характерные точки, в котором можно назначить все точки поперечника, как в таблице, так и интерактивно, указав их курсором, и отрисовать проектный поперечник, нажав на соответствующую кнопку в диалоге.

    ВЫХОДНЫЕ ДАННЫЕ


    Проект Водопропускная труба

    • проекты трубы Водопропускная труба и 3D-модель, совместимые со всеми системами на платформе КРЕДО III;
    • информационная модель трубы в формате IFC;
    • комплексный чертеж трубы в составе указанных фрагментов (план, сечения трубы, фасады, спецификация, таблицы показателей и объемов, схема строительного подъема);
    • создание адресной ведомости труб по указанной трассе;
    • создание объемной ведомости трубы;
    • экспорт чертежа трубы в форматы DXF/DWG и в растр.


    Проект План генеральный

    • информационные модели дороги и объектов плана в формате IFC;
    • топографические планы в виде листов чертежа или планшетов с использованием шаблонов;
    • чертежи, в т.ч. и переданные в форматы DXF/DWG;
    • файлы для обмена проектами и наборами проектов между системами на платформе КРЕДО III;
    • экспорт данных в произвольные форматы в соответствии с имеющимися шаблонами;
    • экспорт чертежа плана в файлы форматов DXF/DWG и растр.


    Примечания:

    Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.
