ТИМ КРЕДО ТРАНСКОР

Системно-технические требования для ТИМ КРЕДО ТРАНСКОР:

Процессор:

Intel Core i3/i5/i7 или аналогичный.

ОЗУ:

не менее 4 ГБ.

Операционная система:

  • Astra Linux,
  • РЕД ОС,
  • ALT Linux,
  • AlterOS,
  • Microsoft Windows 10 x64,
  • Microsoft Windows 11.

Программа ТИМ КРЕДО ТРАНСКОР, предназначена для преобразования геоцентрических, геодезических и прямоугольных плоских координат по известным параметрам связи, для установления (уточнения) параметров связи различных систем координат и ключей местных систем координат, расчета высотной коррекции (калибровке по высоте) и формирования пользовательских моделей геоида.

Благодаря широким функциональным возможностям программа востребована в процессах создания и реконструкции государственных опорных и местных координатных систем, объектов линейных и площадных инженерных изысканий, промышленного, гражданского и транспортного строительства, при подготовке информации для кадастровых систем (наземные методы сбора), для геодезического обеспечения строительства, для маркшейдерского обеспечения работ при добыче и транспортировке нефти и газа, добыче полезных ископаемых открытым способом, для геодезического обеспечения геофизических методов разведки.

ТИМ КРЕДО ТРАНСКОР применяется как самостоятельная программа для пересчета координат из одной системы в другую, так и в составе Программной системы ТИМ КРЕДО (Технологии Информационного Моделирования КРЕДО) для обработки материалов инженерно-геодезических изысканий.

Чтобы увидеть, как работает конвертер координат в системе ТИМ КРЕДО ТРАНСКОР, закажите временную версию по ссылке.


ОБРАБОТКА ИСХОДНЫХ ДАННЫХ В ТИМ КРЕДО ТРАНСКОР


В зависимости от решаемых задач в качестве исходных данных программа использует:

  • Координаты в текстовых файлах произвольного формата или введенные с клавиатуры из каталогов и ведомостей в системах:

  1. пространственные прямоугольные — геоцентрические (в СК WGS-84, ПЗ90(90.02), ГСК-2011 и др.);
  2. геодезические координаты (в СК WGS-84, ПЗ-90(90.02), ГСК-2011, СК-95, СК-42 и др.);
  3. плоские прямоугольные координаты (в СК-95, СК-42, СК-63, UTM, Ламберта, цилиндрической проекции Меркатора и Псевдо-Меркатора, ортографической, Местные – МСК СФ, муниципальные и др.).

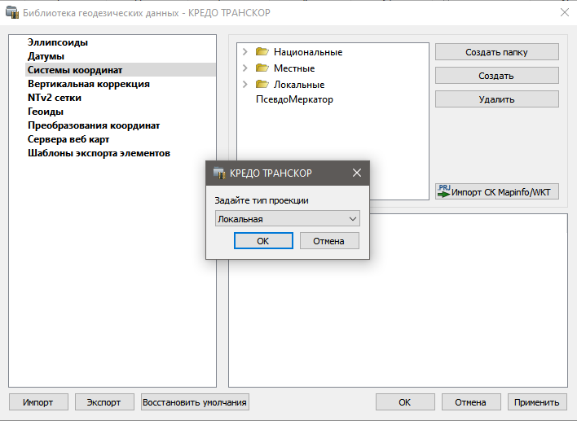

Рис. 1. Окно выбора СК

  • Файлы mapinfow.prj (наборы параметров систем координат из MAPINFO).
  • Параметры систем координат, преобразований, эллипсоидов из базы данных EPSG.
  • Данные модели рельефа SRTM (Shuttle radar topographic mission) — результат обработки радарной съемки Земли, выполненной Шаттлом в феврале 2000г.
  • Данные из обменного формата хранения и обмена данными GPS — формат GPX (данные спутниковых измерений навигаторов, эхолотов и других устройств).
  • Данные GPS-определений (широта, долгота, эллипсоидальная высота), созданных через протокол обмена NMEA.
  • Параметры преобразований геоцентрических и прямоугольных координат, параметры связи референцных систем, параметры связи геодезических координат через файл сеток формата NTv2.
  • Модели геоида EGM 96, EGM 2008 и другие.
  • Растровые изображения, web-карты Google и Bing, пользовательские тайловые сервера (рис.2), матрицы высот.

Рис. 2. Отображение web-карты в графическом окне плана

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ТИМ КРЕДО ТРАНСКОР


В программе выполняются:


  • Преобразование геоцентрических, геодезических координат по задаваемым параметрам связи референцных и общеземных геоцентрических систем.
  • Преобразование координат по установленным параметрам полиномиального преобразования и данным, введенным пользователем с клавиатуры.
  • Реализация работы системы для типов проекций – поперечно-цилиндрической проекции Меркатора, конической проекции Ламберта с двумя или одной стандартными параллелями, цилиндрической проекции Меркатора и Псевдо-Меркатора, ортографической, композиционной и ряда других.
  • Преобразование прямоугольных координат из системы в систему:
  • В разных геоцентрических (референцных и общеземных) системах — по задаваемым параметрам проекции и параметрам связи референцных систем;
  • В одной геоцентрической (референцной или общеземной) системе, одной картографической проекции из зоны в зону (СК42, СК95, UTM и др.) или произвольную (СК63, местную) систему координат.
  • Преобразование координат из одной системы в другую с использованием файлов сеток формата NTv2.
  • Расчет смещений по широте и долготе в узлах сетки между двумя геодезическими системами координат с последующим созданием файла формата NTv2.
  • Расчет и использование при пересчете координат вертикальной коррекции (калибровки по высоте). Поддерживаются методы смещения, наклонной плоскости, различные криволинейные поверхности второго порядка.
  • Создание пользовательских моделей геоида по разницам эллипсоидальных и нормальных высот точек, гладко сопряженных на границе с базовой глобальной моделью (EGM2008).
  • Экспорт файлов геоида в форматы ggf (Trimble), rgm (Topcon), dat, gem (возможно использование в ПО Leica).
  • Импорт файлов геоида ggf (Trimble), rgm (Topcon), dat, gem (Leica).
  • Определение параметров связи прямоугольных систем координат в аффинном, Гельмерта, Гельмерта — полные формулы с ПК, с оценкой и контрольной оценкой точности.
  • Определение параметров связи общеземных и референцных геоцентрических систем координат.
  • Установление параметров связи между пространственной/геодезической и плоской системами координат в плане и по высоте — Ключ 2D (Гельмерт) + H.
  • Установление параметров связи с использованием полиномиального преобразования до 5-й степени включительно с применением МНК
  • Определение ключа местных систем координат в нескольких вариантах образования местных СК (рис. 3).
  • Определение ключа местных систем координат в ортографической проекции и поперечно-цилиндрической проекции Меркатора с применением МНК
  • Расчет масштабного коэффициента искажений проекции.
  • Расчет радиусов кривизны меридиана и первого вертикала, среднего радиуса кривизны в точке.
  • Расчет Гауссова сближения меридианов.
  • Расчет аномалии высоты для выбранной модели геоида в различных системах координат.
  • Расчёт оптимальных параметров композиционной проекции.
  • Визуализация поверхностью различных данных по точкам проекта (эллипсоидальные и нормальные высоты, аномалии высоты, масштабный коэффициент) и по сеткам (сетки поправок NTv2, масштабный коэффициент).

Композиционная проекция — это комбинированный вид проекции, представляющий собой объединение двух проекций: конической и поперечно-цилиндрической с различными коэффициентами влияния с итоговым суммарным значением коэффициентов влияния равным 1.0. Использование этой проекции позволяет добиться оптимальных условий отображения конкретной области и подбора для этой области наилучшего варианта коэффициентов влияния конической и поперечно-цилиндрической проекции. Проекция предназначена для использования на территориях, где стандартные проекции на отдельных участках имеют значительные отклонения масштабного коэффициента от 1.0 – протяженных линейных и площадных объектах, пересекающих несколько 6-ти градусных зон. Расчет оптимальных коэффициентов влияния двух проекций в системе выполняется автоматически, он зависит от полноты указанных пользователем пунктов, описывающих объект. Моделирование масштабов изображений в композиционных проекциях сохраняет и основное преимущество исходных проекций – они остаются конформными (равноугольными).

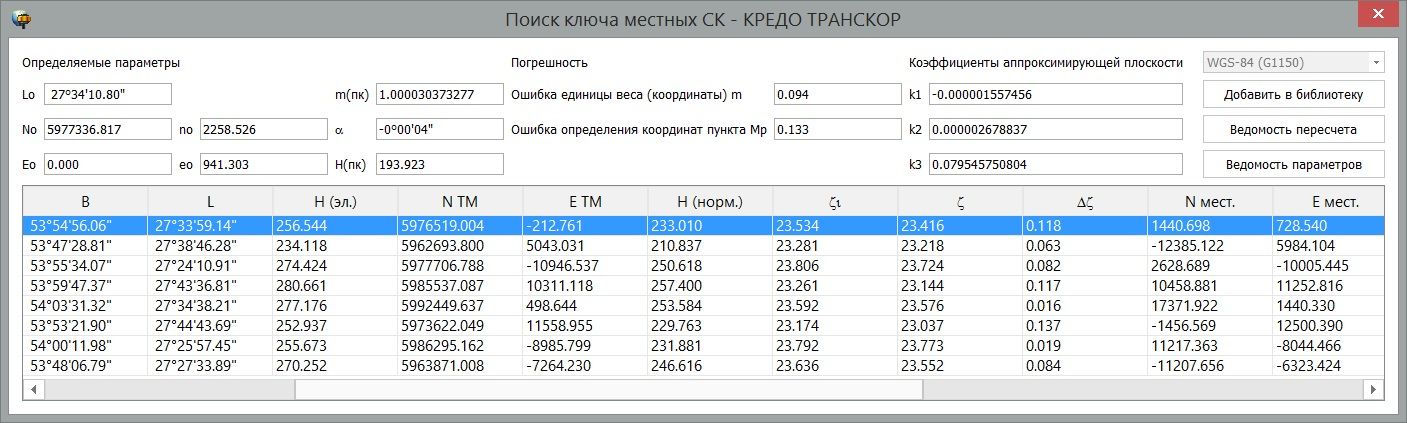

Рис. 3. Расчет ключа Местной СК с оценкой точности

РЕЗУЛЬТАТЫ РАБОТЫ В ТИМ КРЕДО ТРАНСКОР



Выходные данные могут быть сохранены в файлах форматов LandXML, KML, GPX и в текстовом формате с гибкой настройкой формата по шаблону. Предоставляемая программой возможность расчета не только математической связи двух плоских систем координат, но и расчета ключа МСК, позволяет использовать полученные данные в сторонних программах постобработки спутниковых наблюдений.


По результатам обработки исходных данных могут быть сформированы различные выходные документы: каталоги координат, ведомости с результатами расчетов.


Для обмена с продуктами на платформе КРЕДО III и ТИМ КРЕДО ДАТ наборами СК, параметрами преобразований, эллипсоидов можно использовать формат XML.


Программа позволяет экспортировать файлы моделей геоида в распространенных форматах.


ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

Для визуального сравнения взаимного положения совмещенных пунктов в программе можно открыть графическое окно. При установлении параметров связи (все виды установления параметров плоских СК) невязки между различными системами координат в окне графики отображаются при помощи векторов (рис.4).

Рис. 4. Невязки в виде векторов при установлении параметров связи

Для формирования выходных документов можно воспользоваться библиотекой шаблонов. Специальное приложение Редактор шаблонов, поставляемое вместе с программой, позволяет создавать новые и редактировать существующие шаблоны в соответствии с нормативными требованиями, принятыми в организации пользователя.


Примечания:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.
