ТИМ КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ
Системно-технические требования для
ТИМ КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ:
Процессор:
Intel Core i3/i5/i7 или аналогичный
ОЗУ:
не менее 4 ГБ
Операционная система:
- Astra Linux Common Edition,
- Microsoft Windows 10 x64,
- Microsoft Windows 11 x64.
В программе осуществляется анализ и интерпретация результатов повторяющихся геодезических измерений при наблюдениях за деформационно-осадочными процессами.
Программа ТИМ КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ может применяться для мониторинга состояния зданий и сооружений, для наблюдения за деформационно-осадочными процессами, контроля опасных участков и для других задач.
РЕШАЕМЫЕ ЗАДАЧИ
Программа расчет деформаций решает следующие основные задачи:
- Анализ устойчивости пунктов плановой и высотной опорной геодезической сети — контрольных пунктов.
- Расчет параметров скоростей движения контрольных пунктов.
- Анализ результатов циклов наблюдений за смещением деформационно-осадочных марок.
- Анализ результатов циклических измерений произвольных физических величин, выполненных совместно с геодезическими наблюдениями деформаций и осадок.
- Расчет абсолютных значений вертикальных осадок и плановых деформаций.
- Расчет скорости вертикальных осадок и плановых деформаций.
- Расчет крена фундамента и наклона стен сооружения.
- Расчет деформаций зданий и сооружений по маркам, расположенным по внешнему периметру.
- Расчет кривизны деформационной поверхности.
- Расчет средней осадки, неравномерности осадки, коэффициентов аппроксимирующей плоскости.
- Расчет отметок перезаложенных марок с помощью корреляционного анализа.
- Построение пространственно-временных графиков осадок и скоростей для линий профиля и осей зданий (сооружений).
- Расчет подкрановых путей.
- Расчет деформации башенных сооружений.
КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА СИСТЕМЫ
- Привычный для пользователей ТИМ КРЕДО ДАТ и ТИМ КРЕДО НИВЕЛИР интерфейс.
- Широкий набор форматов входных данных, возможность настраиваемого импорта в пользовательских форматах.
- Полная поддержка форматов ТИМ КРЕДО ДАТ и ТИМ КРЕДО НИВЕЛИР.
- Возможность использования растровых подложек и векторных данных в распространенных форматах для облегчения восприятия информации и отображения внешнего вида деформируемого объекта.
- Возможность настройки форм выходной документации под требования пользователя и стандарты предприятия.
ИСХОДНЫМИ ДАННЫМИ МОГУТ БЫТЬ:
- Данные, полученные в результате импорта файлов:
- проектов GDS (КРЕДО ДАТ 3.10-3.12), GDS4 (КРЕДО ДАТ 4.0-4.1), GDS5 (КРЕДО ДАТ 5.0-5.x, ТИМ КРЕДО ДАТ);
- проектов NIV (КРЕДО НИВЕЛИР 1.х-2.х) и NIV3 (КРЕДО НИВЕЛИР 3.х, ТИМ КРЕДО НИВЕЛИР);
- проектов ТИМ КРЕДО ТРАНСФОРМ и растровых подложек (BMP, TIFF, TIF, JPG, JPEG, PNG, GIF, ECW и JPEG2000) с файлами привязки и со встроенной привязкой;
- проектов ТИМ КРЕДО (TopoXML);
- файлов обменного формата AutoCAD (DXF, DWG);
- текстовых файлов произвольного формата.
- Данные, введенные с клавиатуры.
- Ввод дополнительных данных наблюдений.
ОСНОВНЫЕ ФУНКЦИИ
- Анализ устойчивости контрольных пунктов каркасной сети геодезического обоснования в плане и по высоте по отношению к начальному и предыдущему циклам наблюдений в соответствии с установленными в программе допусками.
- Анализ скоростей движения контрольных пунктов по всем циклам с выводом данных в табличном виде в протокол.
- Расчет линии тренда развития деформационно-осадочных процессов на основании результатов геодезических измерений, включая различные модели аппроксимации данных: линейная функция, квадратичная парабола, периодическая функция, экспоненциальная функция, полиномиальная функция. Для каждой из моделей выполняется расчет достоверности. Прогнозирование на заданную дату с расчетом доверительных интервалов прогноза.
- Вычисление параметров для отдельных деформационно-осадочных марок:
- текущая и суммарная абсолютная осадка марок с выделением цветом в таблице Пункты значений, превысивших установленные в программе допуски;
- текущее и суммарное плановое смещение марок с выделением цветом в таблице Пункты значений, превысивших установленные в программе допуски.
- Расчет следующих геометрических характеристик плановых деформаций:
- дилатация – относительное изменение площади деформируемой поверхности. Вычисленные значения дилатации могут отображаться в виде изолиний равных изменений масштаба;
- сжатие и растяжение. Данные этих расчетов могут быть представлены в виде векторов и в виде изолиний равных значений;
- вращение. Данные по вращению элементов поверхности отображаются в окне Схема в виде подписей.
- Построение и отображение при помощи изолиний и градиентной заливки следующих видов деформационной поверхности: абсолютное смещение марок по высоте, скорости смещения марок по высоте, максимальной кривизны деформационной поверхности, изменение произвольных пользовательских данных, измеренных совместно с положениями марок, значения устойчивости контрольных пунктов в плане и по высоте (рис. 1).

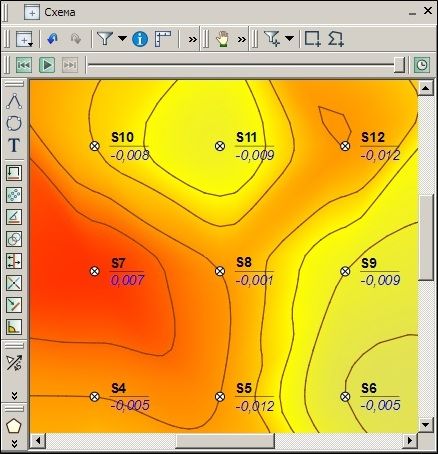

Рис. 1. Отображение смещения марок с помощью градиентной заливки и изолиний
- Вычисление значений крена и прогиба для линейных объектов (линий профилей), наклона и кручения для башенных сооружений.
- Создание объекта по маркам, расположенным на внешнем контуре зданий и сооружений, расчет величины и направления наклона, назначение оси объекта, расчет значений прогиба, вывод графиков и ведомостей по смещениям всего объекта и по деформациям оси.
- Установление допустимых значений и расчет колебаний отметок головок рельсов в одном сечении, отметок рельсов на соседних колоннах, а также контроль сужения/расширения колеи кранового пути с учетом используемого типа крана.
- Создание полноценной трехмерной визуализации деформационной поверхности в виде ортографической или центральной проекции с возможностью просмотра динамики процессов в режиме анимации. (Рис. 2)

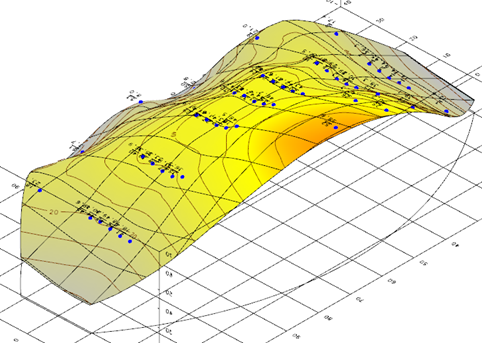

Рис. 2. 3D-вид деформационной поверхности
- Вычисление параметров для пары деформационно-осадочных марок: продольный, поперечный и вертикальный сдвиги.
- Вычисление пропущенных значений результатов наблюдений марок.
- Смещение перезаложенных марок в плане и по высоте на указанное пользователем значение.
- Создание линий профилей по маркам и вычисление движений марок профиля по высоте.
- Создание пользовательских систем координат для блоков, в том числе непараллельных исходной плоскости, с возможностью автоматического расчета параметров системы координат.
- Построение траекторий и векторов движения марок в плане.
- Расчет пространственно-временных графиков вертикальных смещений и скоростей для линий профиля и осей объектов. (Рис. 3)

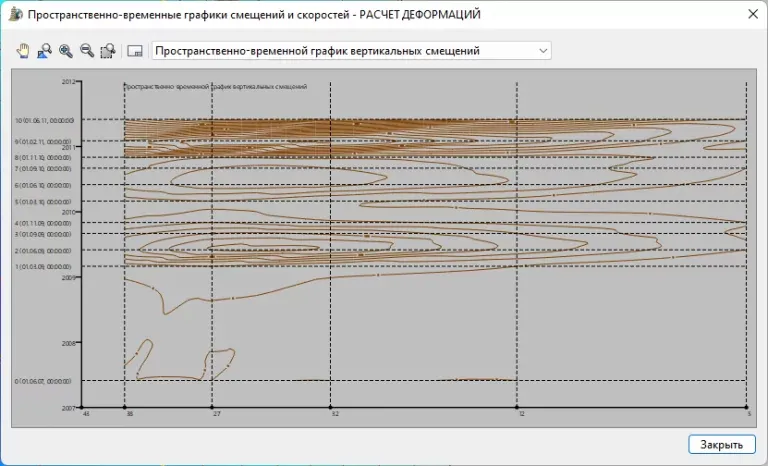

Рис. 3. Пространственно-временной график
- Отображение и визуализация деформационной поверхности на заданные значения даты и времени.
- Экспорт в чертежную модель деформационной поверхности траекторий и векторов движения марок в плане, а также дополнительных подписей.
- Интерактивное решение инженерно-геодезических задач: обмер, створ-перпендикуляр, линейная и полярная засечки, проекция, пересечение, сетка точек, расчет угла.
- Распределение вспомогательных элементов по слоям с возможностью управления видимостью и захватом элементов, расположенных в них.
РЕЗУЛЬТАТЫ
- Чертежи графиков по отдельным маркам и по линиям профиля (Рис. 4, Рис. 5):
- График развития осадок во времени с вычислением коэффициентов уравнения выбранной линии тренда и указанием прогноза движения марок на указанное время. Отображение области СКО линии тренда. Вывод в подпрофильных таблицах значений дополнительных характеристик из таблицы Наблюдения.
- График развития деформаций во времени.
- График скоростей осадок.
- График двух переменных величин, изменяющихся во времени.
- График абсолютных осадок по линии профиля.
- Профиль подкранового пути.
- Деформация башенного сооружения.

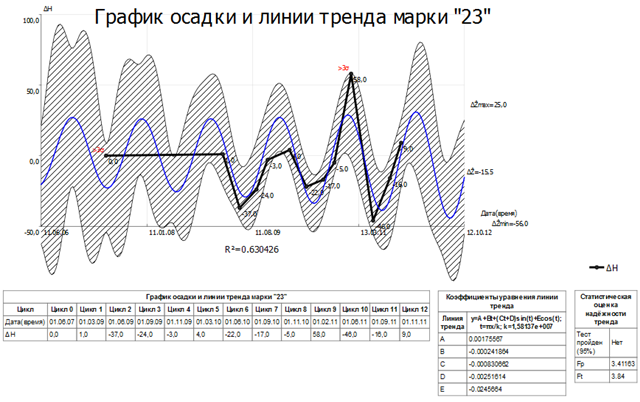

Рис. 4. График осадки марки

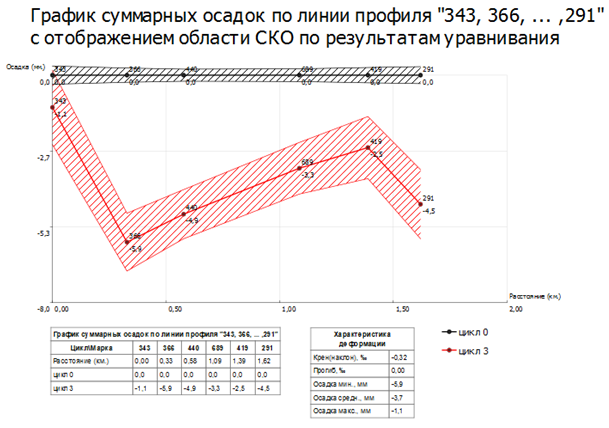

Рис. 5. График осадок по линии профиля
- Чертежи деформационной поверхности, созданной по результатам абсолютных смещений по высоте, скорости смещений, максимальной кривизне деформационной поверхности в опорных точках.
- Экспорт чертежей в формат DXF, PDF, SVG.
- Схемы наблюдений и расположения марок в формате TopoXML.
- Протокол анализа устойчивости контрольных пунктов.
- Ведомости с возможностью настройки пользовательского шаблона.
- Сводные каталоги всех рассчитываемых в программе деформационных характеристик с выводом данных в формат HTML с максимальной расчетной в программе точностью.
Примечания:
Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.
Форматы растров ECW и JPEG2000 доступны при возможности выполнения лицензионного соглашения на использование ERDAS ECW/JP2 SDK (см. https://www.hexagongeospatial.com).
