ТИМ КРЕДО 3D СКАН
Конфигурация Резервуары
Системно-технические требования для ТИМ КРЕДО 3D СКАН:
Процессор:
Intel Core i3/i5/i7 или аналогичный
ОЗУ:
не менее 8 ГБ
Жесткий диск:
для временной папки приложения и хранения текущих облаков точек рекомендуется использовать SSD
Видеоподсистема:
графический ускоритель с поддержкой OpenGL 4.3.
Операционная система:
- Astra Linux,
- РЕД ОС,
- ALT Linux,
- AlterOS,
- Microsoft Windows 10 x64,
- Microsoft Windows 11.
ТИМ КРЕДО 3D СКАН Резервуары
ТИМ КРЕДО
![]("https://cdn-ru.bitrix24.ru/b18436662/landing/b53/b5389fb4f5253650ac84dbba26b7996a/3dskan_1x.png")
анализ и обработка облаков точек стальных резервуаров

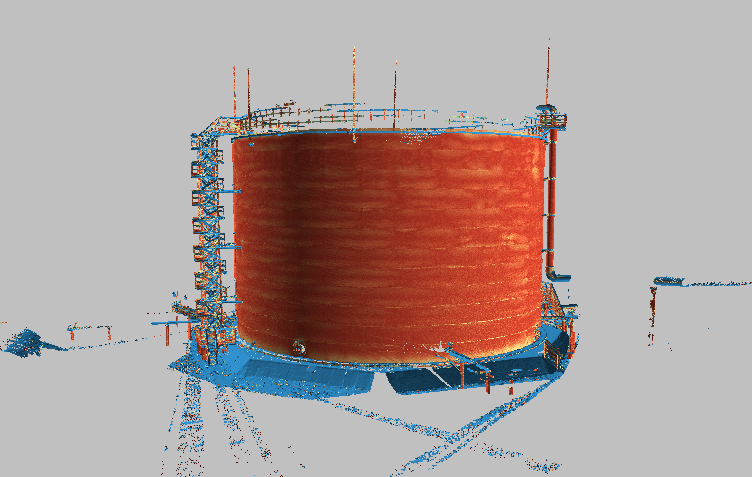

ТИМ КРЕДО 3D СКАН конфигурация Резервуары разработан специально для анализа и обработки данных, полученных в ходе обследования вертикальных стальных резервуаров (РВС). Этот функционал ориентирован на экспертов и инженеров, специализирующихся на проверке РВС с использованием технологий лазерного сканирования, точных инструментальных измерений и фотодокументирования. Программное обеспечение включает в себя комплекс инструментов, позволяющих вычислять ключевые геометрические параметры резервуара непосредственно на основе облака точек.
Функционал «Резервуары» соответствует возможностям специализированных мировых решений для диагностики резервуаров для хранения сжиженного газа, таких как Leica Cyclone 3DR и Trimble RealWorks Storage Tank.
Данная конфигурация обеспечивает импорт отсканированных облаков точек резервуаров для хранения сжиженного газа и предлагает расширенные средства постобработки. Среди них — фильтрация с использованием как автоматических алгоритмов, так и ручных настроек, в частности применение пороговых фильтров по множеству параметров и сегментирование данных. Расчётные операции основаны исключительно на облаке точек, которое точно отражает геометрию стенок резервуара.

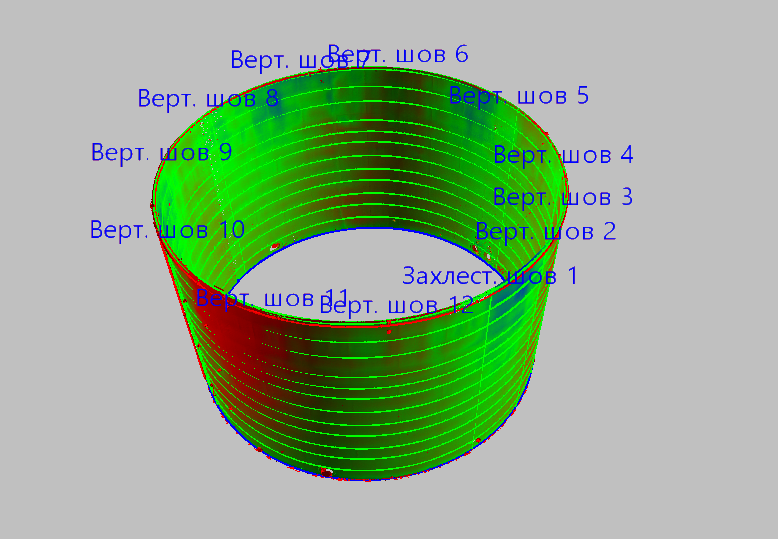

Анализ начинается со сравнения полученного облака точек с идеальной цилиндрической моделью, соответствующей проектным спецификациям резервуара. ПО предоставляет гибкие возможности выбора: либо автоматическая подгонка цилиндра с максимальной коллинеарностью к данным, либо ручное задание его радиуса и высоты. После фиксации опорного цилиндра программа вычисляет разницу между положением каждой точки и поверхностью цилиндра. Эти значения ложатся в основу развернутой матрицы отклонений, формируемой с заданным шагом. Общая картина деформаций отображается на этой матрице с помощью настраиваемой градиентной шкалы и легенды.

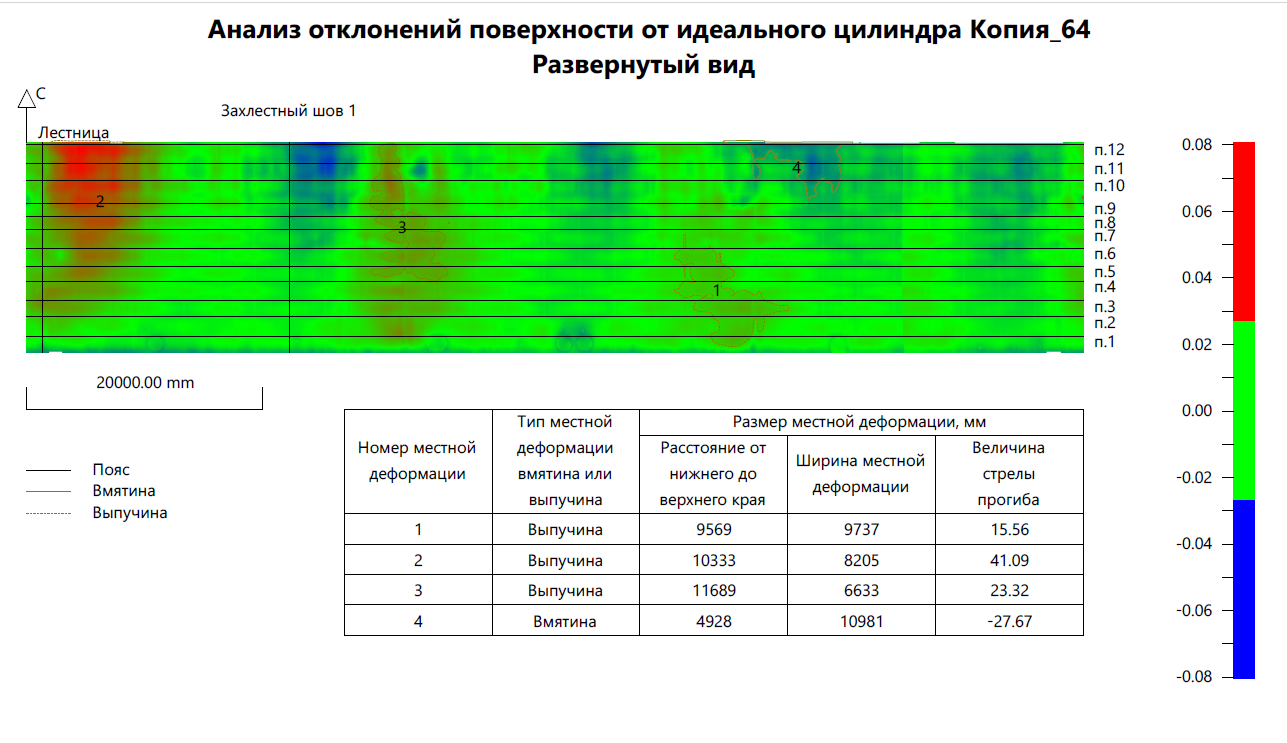

Важный этап — автоматическое определение и маркировка зон локальных прогибов на основе данных матрицы.
Заключительный этап — подготовка отчета: оператор отмечает места расположения вертикальных и горизонтальных сварных швов. Полученная сетка создает систему координат для плоского представления, на основе которого строятся графики отклонений швов. На графическом представлении четко видны фактические смещения, нормативные допуски и все точки, не соответствующие этим допускам.

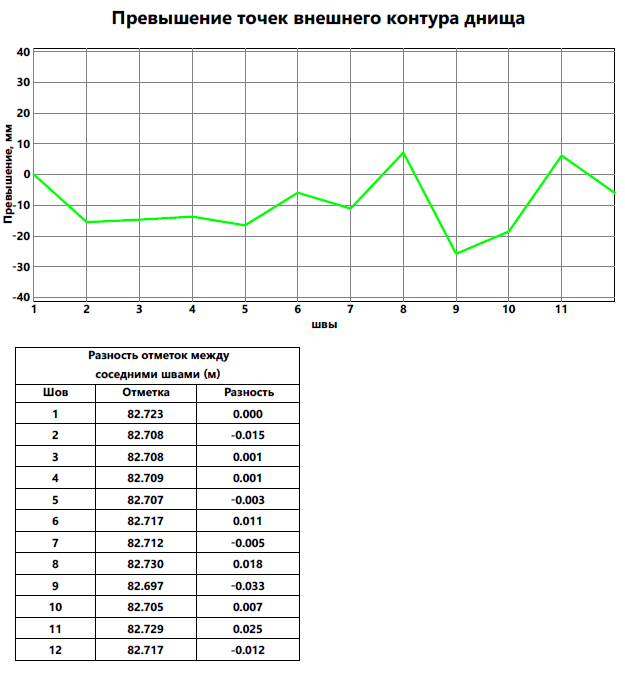

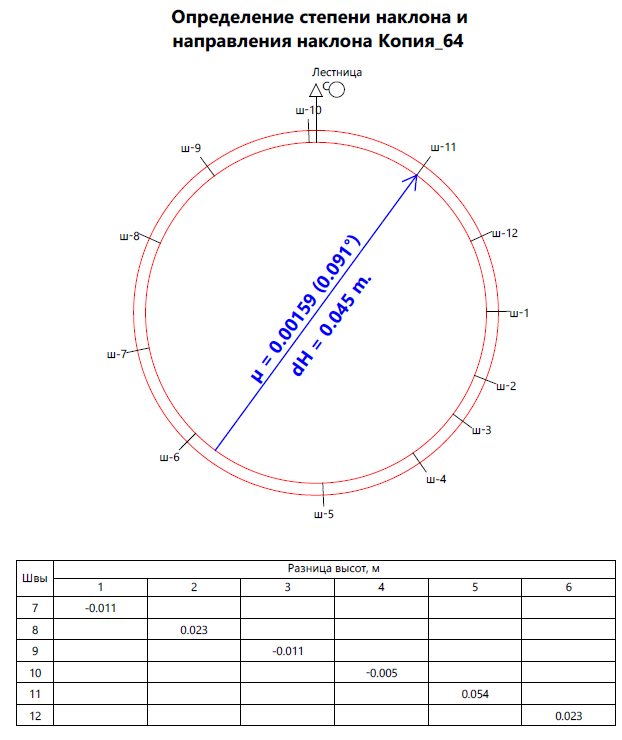

Используя данные, зафиксированные в области уторного шва, система строит график общего наклона резервуара и график уклона днища, дополняя последний подробной таблицей.
Программа позволяет создавать как отдельные элементы анализа (например, графики наклона, диаграммы отклонений по конкретному вертикальному или горизонтальному элементу или развернутый чертеж поверхности), так и унифицированный отчет. Этот комплексный отчет объединяет все графические и чертежные материалы, необходимые для анализа геометрии резервуара. Поддерживается экспорт итогового документа в формате PDF или в формате чертежа с функцией экспорта в DXF для дальнейшей работы в САПР.
